進口直通單向閥（V型）--美國威盾VTON
進口直通單向閥是水，氣流或者其他液體只能一個方向流動而不能反向流動的直通式的方向控制閥。
|
V型直通單向閥 |
|
圖形符號
型號說明
① 系列代號：V型直通單向閥
② 公稱通徑：08、10、12、16、20、25、30、40mm
③ 表面處理：01=鍍黃鋅、02=磷化、03=鍍硬鉻、04=發藍
④ 連接螺紋：G、NPT
⑤ 開啟壓力：0.05MPa

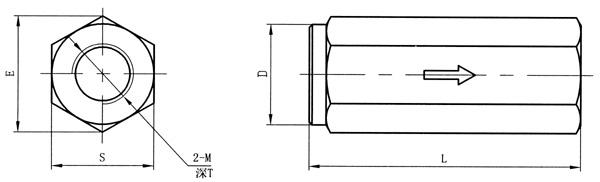

外形尺寸
|
通徑 |
型號 |
最大流量 |
破裂壓力 |
PN |
尺寸 |
|
L |
E |
S |
D |
T |
M(G或NPT) |
|
08 |
VU-08*** |
30 |
±0.4/0.7 |
500 |
62 |
21.5 |
19 |
19 |
12 |
1/4 |
|
10 |
VU-10*** |
45 |
±0.4/0.7 |
500 |
68 |
27.5 |
24 |
24 |
14 |
3/8 |
|
12 |
VU-12*** |
70 |
±0.4/0.7 |
500 |
77 |
34.5 |
30 |
30 |
15 |
1/2 |
|
16 |
VU-16*** |
110 |
±0.4/0.7 |
400 |
88 |
41.5 |
36 |
36 |
16 |
3/4 |
|
20 |
VU-20*** |
160 |
±0.4/0.7 |
350 |
105 |
47 |
41 |
41 |
18 |
1 |
|
25 |
VU-25*** |
210 |
±0.4/0.7 |
350 |
130 |
63 |
55 |
55 |
20 |
11/4 |
|
30 |
VU-30*** |
320 |
±0.4/0.7 |
350 |
138 |
75 |
65 |
65 |
22 |
11/2 |
|
40 |
VU-40*** |
460 |
±0.4/0.7 |
250 |
160 | &l, t;, TD style="PADDING-RIGHT: 2.25pt; PADDING-LEFT: 2.25pt; BACKGROUND: white; PADDING-BOTTOM: 2.25pt; PADDING-TOP: 2.25pt; HEIGHT: 15pt">
92
80 |
80 |
24 |
2 |
|
|
